QASL-3000石英震盪器溫測系統
& 溫箱採內部強制空氣循環對流並以壓縮機降溫方式,及配合PID加溫控制
& 此設備採用整機一體的設計,將電腦及儀器等配備整合成一個外型(螢幕及鍵盤固定在設備上方,滑鼠則在右上前方).

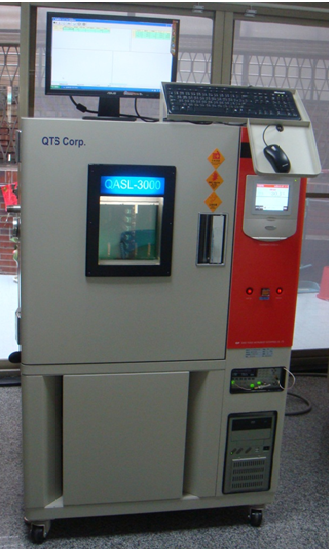

& 設備的設計造型如下:
& 設備系統規格 :
§ 外觀尺寸 : 約95cm(W) x 150cm(H) x 105cm(D)
§ 設備重量 : 總重量約340Kg(包括溫箱,測試儀器,溫測板)
§ 使用環境 : 30℃以下 , 溼度90%以下
§ 電源需求 : 交流單相220V ± 5% , 7KW(Max.)
§ 測試儀表 : Picotest U6200A或Agilent 53181A或相同等級之Frequency Counter.
§ 測試誤差 : ± 0.1 ppm以內(頻率精度在1E-9或更精準的外接Timebase)
§ 重複精度 : ± 0.1 ppm以內(產品特性影響除外)(頻率穩定度在1E-9或更精準的外接Timebase)
§ 作業系統 : Windows xp
§ 測試頻寬 : ≦ 300MHz(可以選購≦ 400MHz之測試板)
§ 溫箱容量 : 最多同時512 pcs (8片測試板,每片64 pcs)
§ 供應電流 : ≦40A(系統提供給產品使用之電源容量)
§ 溫測範圍 : - 40℃ ~ + 85℃
§ 溫控精度 : ± 0.3℃ (溫度設定及顯示解析度 ± 0.1℃)
§ 溫度分佈 : ±3℃ (無附載狀況下-40℃ ~ +85℃)
§ 壓縮機採強制氣冷散熱方式(設備背面需離牆面50cm以上,(設備會排放熱氣)
& 測試板規格 :
§ 產品電壓 : 固定電壓穩壓迴路.
§ 產品電流 : 單顆耗電100mA以內
§ 產品容量 : 64 pcs
§ 產品種類 : CXO , TCXO(可適用於LVPECL等高消耗電流產品)
& 軟體介面提供使用者可以設定測試參數,測試完成的資料則提供Excel可以直接讀取的格式供使用者可自行做不同的運用操作.
& 本設備包含恆溫箱/電腦系統/計頻器及控制系統.
& 本系統不適用於OCXO的測試.
& 設備在正常的使用之下保固期間一年.
