QAS-1000石英震盪器Aging系統
& 溫箱採內部強制空氣循環對流並以循環水降溫方式,及配合PID加溫控制
& 此設備採用整機一體的設計,將電腦及儀器等配備整合成一個外型(螢幕及鍵盤固定在設備上方,滑鼠則在右上前方).

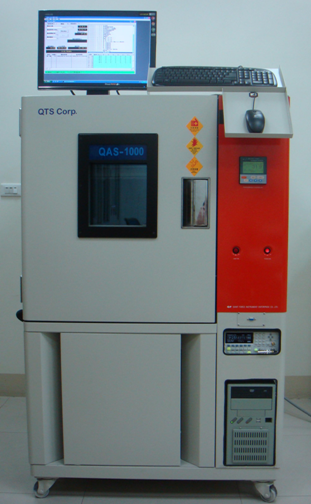

& 設備的設計造型如下:
& 設備系統規格 :
§ 外觀尺寸 : 約95cm(W) x 150cm(H) x 105cm(D)
§ 設備重量 : 總重量約310Kg(包括溫箱,測試儀器,溫測板)
§ 使用環境 : 30℃以下 , 溼度90%以下
§ 電源需求 : 交流單相220V ± 5% , 4KW(Max.)
§ 測試儀表 : Picotest U6200A或Agilent 53181A或相同等級之Frequency Counter.
§ 測試誤差 : ± 0.2 ppm以內(頻率精度在1E-9或更精準的外接Timebase)
§ 重複精度 : ± 0.2 ppm以內(產品特性影響除外)(頻率穩定度在1E-9或更精準的外接Timebase)
§ 作業系統 : Windows xp
§ 測試頻寬 : ≦ 680MHz(X’tal測試板4MHz ~ 54MHz 基本波)
§ 溫箱容量 : 最多同時512 pcs (8片測試板, 64 pcs)
§ 容許種類 : 最多同時512種不同產品
§ 溫控範圍 : 循環水溫度加10℃ ~ + 125℃ (CHAMBER容許操作溫度)
§ 溫測範圍 : 循環水溫度加10℃ ~ + 85℃ (標準之測試板容許操作溫度) (特殊版本X’tal測試板可達125℃)
§ 溫控精度 : ± 0.3℃ (溫度設定及顯示解析度 ± 0.1℃)
§ 溫度分佈 : ±3℃ (無附載狀況下循環水溫度加10℃ ~ +85℃)
& 測試板規格 :
§ 產品電壓 : 固定電壓穩壓迴路.
§ 產品電流 : 單顆耗電100mA以內 ,每板6A以內
( X’tal測試板,藉由改變串接電阻調整驅動功率)
§ 產品容量 : 64 pcs
& 軟體介面提供使用者可以設定測試參數,測試完成的資料則提供Excel可以直接讀取的格式供使用者可自行做不同的運用操作.
& 本設備包含恆溫箱/電腦系統/計頻器及控制系統.
& Aging測試板為選購品(可選購X’tal / Oscillator / TCXO ,等不同產品之測試板).
& 本設備相容性可以使用W2810標准之測試板(產品電壓需固定為3.3V).
& 本系統不適用於OCXO的測試.
& 設備在正常的使用之下保固期間一年.
