QAS-2000石英震盪器Aging系統
& 此設備採用整機一體,抽屜式的設計,電腦及螢幕/儀器,放置在機體上方,滑鼠及鍵盤則放置在一個活動式支架上.
& 溫箱採8個各自獨立的Hot Plate加熱模組,並配合PID溫控器做各別的控制.

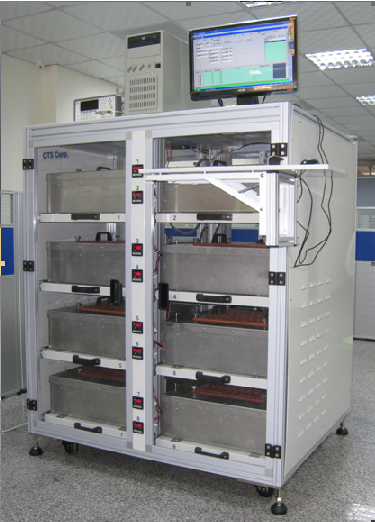

& 設備的設計造型如下:
& 設備系統規格 :
§ 外觀尺寸 : 約120cm(W) x 185cm(H) x 100cm(D)
§ 設備重量 : 總重量約380Kg
§ 使用環境 : 30℃以下 , 溼度90%以下
§ 電源需求 : 交流單相220V ± 5% , 5KW(Max.)
§ 測試儀表 : Picotest U6200A Frequency Counter.
§ 測試誤差 : ± 0.2 ppm以內(頻率精度在1E-9或更精準的外接Timebase)
§ 重複精度 : ± 0.2 ppm以內(產品特性影響除外)(頻率穩定度在1E-9或更精準的外接Timebase)
§ 電腦系統 : 工業電腦
§ 顯示系統 : LCD Mointer
§ 輸入介面 : 鍵盤+滑鼠
§ 作業系統 : Windows XP
§ 測試頻寬 : 4MHz~40MHz基本波
§ 溫箱容量 : 最多同時512 pcs (8組獨立加熱單元, 每個加熱區可達64pcs)
§ 容許種類 : 最多同時512種不同產品
§ 溫控範圍 : 室溫 ~ + 170℃ (單獨加熱單元容許操作溫度)
§ 溫測範圍 : 室溫加10℃ ~ + 150℃ (可容許連續操作的溫度)
§ 溫控精度 : ± 0.3℃ (溫度設定及顯示解析度 ± 0.1℃)
§ 溫度分佈 : ±3℃
& 測試板規格 :
§ 適用產品 : 4MHz ~ 40MHz之石英晶體 (基本波)
§ 震盪迴路 : 基本波震盪迴路,每一個X’TAL配一組震盪迴路子板.
§ 驅動功率 : 使用定電壓震盪線路,藉由改變串接電阻調整驅動功率(各別人工調整)
§ 負載電容 : 藉由改變震盪迴路之電容做調整(各別人工調整)
§ 產品容量 : 64 pcs(每個獨立加熱單元可量測的數量)
& 軟體介面提供使用者可以設定測試參數,並可存檔與載入,測試完成的資料則提供Excel可以直接讀取的格式供使用者可自行做不同的運用操作.
& 本設備包含8組獨立溫箱/電腦系統/計頻器及控制系統.
& 設備在正常的使用之下保固期間一年.
